Nematoma rozetė iš plytelės Schneider mechanizmams (montavimo komplektas)

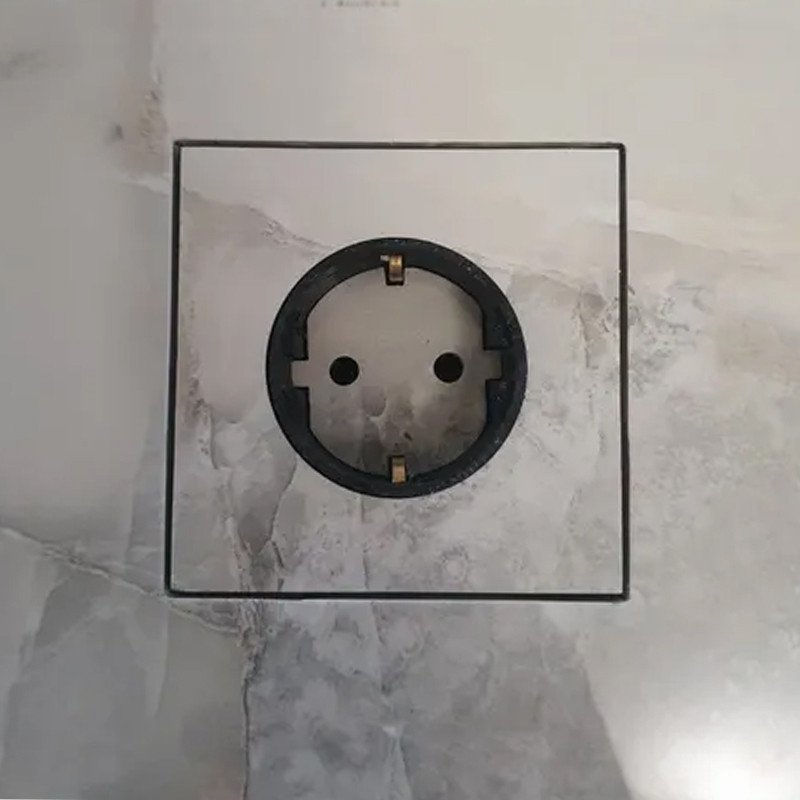

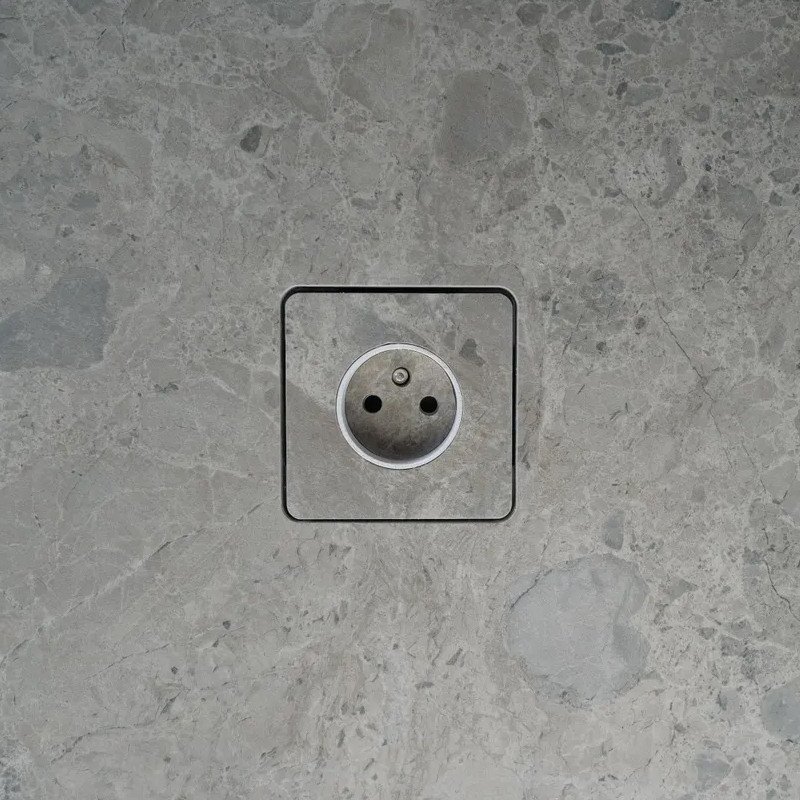

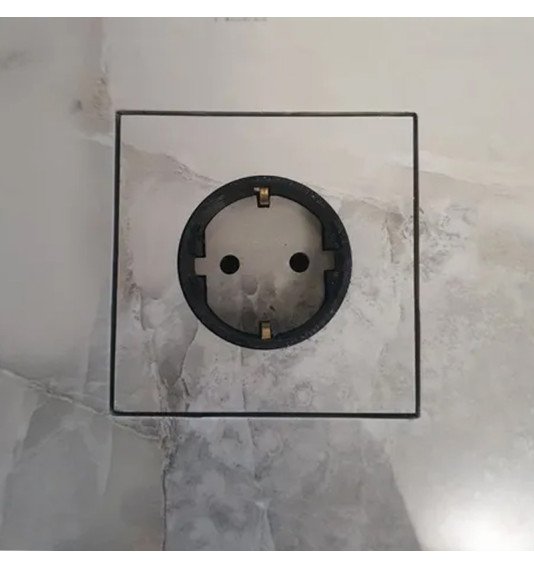

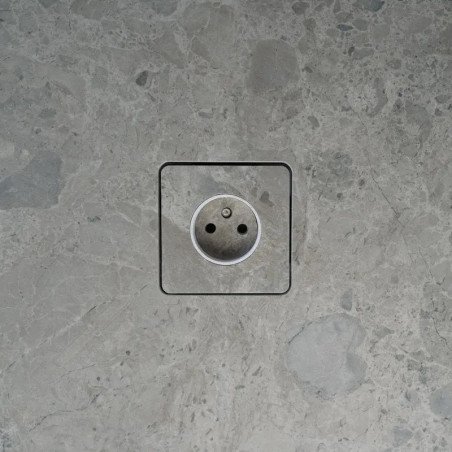

Montavimo komplektas, leidžiantis Schneider Electric Sedna rozetės dangtelį padengti ta pačia plytele kaip ir siena. Vietoj plastikinio rėmelio matoma tik plona siūlė aplink kvadratinę plytelės dalį ir apvalus rozetės lizdas. Plytelės raštas tęsiasi per rozetės plotą.

Kaip tai veikia:

Plytelės gabalas išpjaunamas pagal šabloną, jame išgręžiama apvali anga lizdui. Gabalas klijuojamas ant atraminės plokštės, kuri tvirtinama prie Schneider Electric Sedna rozetės mechanizmo, įmontuoto į standartinę potinkinę dėžutę. Lizdo žiedas uždengia gręžimo kraštą.

Privalumai:

Vientisas sienos vaizdas, nėra matomo rozetės rėmelio.

Tinka bet kokio rašto plytelėms: marmuro, akmens, betono imitacijai, vienspalvėms.

Pritaikyta Schneider Electric Sedna mechanizmų tvirtinimui.

Montuojama į standartinę potinkinę dėžutę.

Dangtelį galima nuimti, pasiekiami laidų sujungimai.

Komplektacija:

Atraminė plokštė plytelei klijuoti.

Lizdo žiedas.

Tvirtinimo varžtai.

Reikia įsigyti atskirai:

Schneider Electric Sedna rozetės mechanizmą;

Potinkinę dėžutę (jei dar neįrengta).

Montavimas:

Įmontuokite potinkinę dėžutę taip, kad jos kraštas būtų reikiamame gylyje plytelės atžvilgiu.

Pagal šabloną išpjaukite plytelėje kvadratinę angą ir atskirą kvadratinį gabalą.

Gabale išgręžkite apvalią angą lizdui (deimantiniu grąžtu, 42 mm).

Prijunkite laidus prie Schneider Electric Sedna mechanizmo ir pritvirtinkite jį dėžutėje. Elektros darbus turi atlikti kvalifikuotas elektrikas.

Priklijuokite plytelės gabalą ant atraminės plokštės.

Uždėkite plokštę su plytele ir lizdo žiedą, sulygiuokite su sienos paviršiumi.

Techniniai duomenys:

Suderinami mechanizmai: Schneider Electric Sedna

Žiedo spalva: juoda arba pilka

Svarbu: Schneider Electric Sedna rozetės mechanizmas į komplektą neįeina. Jį reikia įsigyti atskirai.

„Schneider Electric“ yra atitinkamo savininko prekės ženklas. Šis komplektas nėra Schneider Electric gaminys ir nėra su šia įmone susijęs.
